Typ KM

Die motorisierten Kollimatoren erfüllen die hohen Anforderungen in der Automotive-Industrie bezüglich flexiblem Einsatz, schneller Austauschbarkeit, einfacher Integration in eigene Software-Applikationen. Zusätzlich können sie einfach an unterschiedliche Prüflingsspezifikationen oder Messaufgaben angepasst werden. Neben 6 verschiedenen Brennweiten sind zwei Filtervarianten (Machine Vision, Human Vision) verfügbar. Die hochpräzise motorisierte Linearführung besitzt einen Verfahrweg von ±9 mm. Die Linearführung kann zusätzlich mit einem Längenmesssystem geliefert werden, um die Positionswiederholbarkeit und -reproduzierbarkeit zu erhöhen. Der Verfahrweg erlaubt je nach Brennweite des Kollimators Abbildungsentfernungen von +0,1 m bis ∞ und von -∞ bis - 0,1 m. Der Machine-Vision-Filter (Weißlichtfilter) hat eine nahezu konstante Intensitätsverteilung über das gesamte sichtbare Spektrum und eine Farbtemperatur von ca. 5700K. Der Human-Vision-Filter bildet die Empfindlichkeitskurve des menschlichen Auges nach (Photopic Eye-Filter) und hat seine maximale Empfindlichekit bei ca. 520 nm. Ein spezieller Diffusor sorgt für eine hohe Homogenität (Lambert-Charakteristik) über die gesamte Strichplattenstruktur.

Die Kollimatoren können mit verschiedenen Strichplatten für MTF- (z.B. 10 µm Strichkreuz, negativ) oder SFR-Anwendungen (z.B. Schachbrettmuster) geliefert werden.

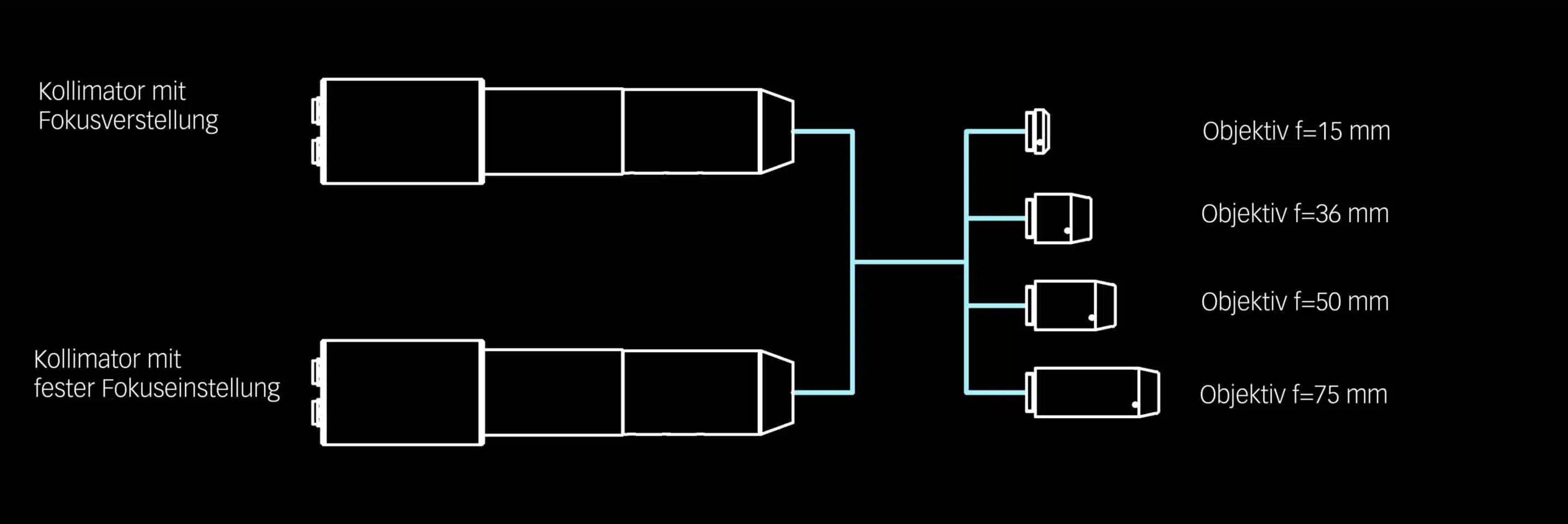

Durch den modularen Aufbau der Kollimatoren kann bei jeder Variante der Filter oder die Objektivbrennweite ausgetauscht und dadurch an veränderte Prüfaufgaben angepasst werden.

Das verwendete Kalibrierverfahren für die Fokusbestimmung und die hohe Positioniergenauigkeit der Linearführung ermöglichen es, die Strichplatte werkseitig auf ±5 µm genau in den Fokus des verwendeten Objektives zu justieren und die mittlere Abweichung von der idealen Fokuslage als Nullreferenz für das System zu kalibrieren.
