Autokollimatoren mit C-Mount

Typ AKR CCD - 90°-Einblick

Typ AKR CCD - 90°-Einblick

Produktbeschreibung

Bei Autokollimatoren mit C-Mount-Kamera-Anschluss befindet sich anstelle der Okularstrichplatte die Aufnahmefläche einer C-Mount Kamera in der Bildebene des Objektivs. Die Kamera zeichnet dabei das Bild der Kollimatorstrichplatte auf. Die Verschiebung des reflektierten Bildes kann mit Hilfe eines Bildschirms oder Computers mit entsprechender Software bestimmt werden.

Bestellhinweise

Bitte beachten Sie bei einer Bestellung die folgenden Hinweise:

  • CCD-Kamera und Computer Hardware/Software sind NICHT im Lieferumfang enthalten.
  • Eine passende CCD-Kamera ist optional erhältlich.
  • Im Lieferumfang ist eine Glühlampenbeleuchtung (6V/6W, ohne Transformator) und eine Kollimatorstrichplatte bereits enthalten. Transformator oder auch andere Beleuchtungen können separat bestellt werden.
  • Zur Winkelmessung wird der Autokollimator in der Regel mit einem Negativstrichkreuzstrichplatte (z.B. 208 112) versehen.
  • Zur Prüfung der Abbildungsgüte können Auflösungstest- oder Siemensstern-Strichplatten verwendet werden.
  • Wenn nicht anders angegeben, erfolgt die Abstimmung auf unendliche Entfernung des Strichplattenbildes bei einer Wellenlänge von 525 nm. Eine Einstellung auf andere Entfernungen oder Wellenlängen ist ebenfalls möglich.
  • Da dieser Autokollimator keine Okularstrichplatte besitzt, ist keine direkte Messung der Ablage der Kollimatorstrichplatte möglich. Ein Computer mit Auswertesoftware ist daher zusätzlich erforderlich.

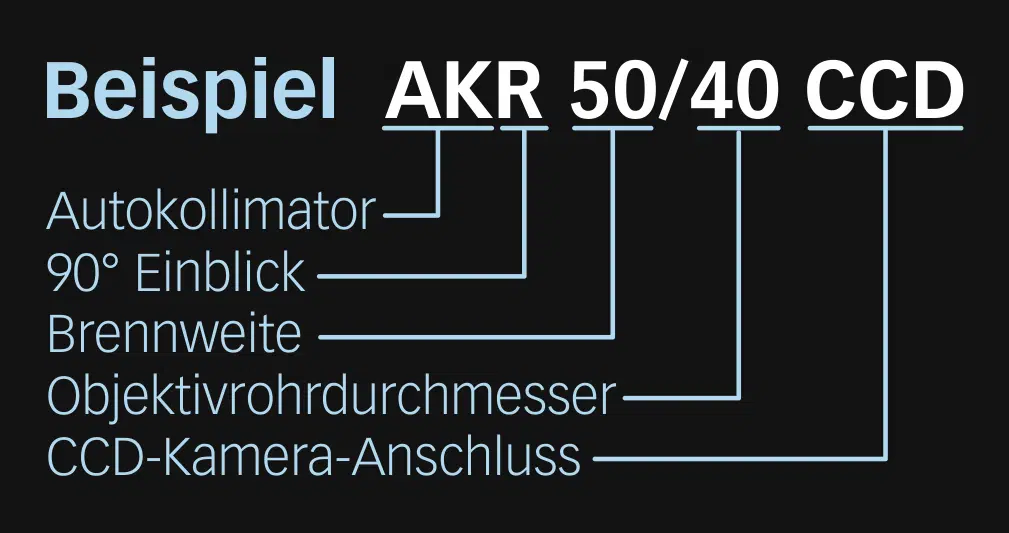

  • Sie können entweder die Artikelnummer des gewünschten Produktes oder/und die Bestellbezeichnung angeben. Die Bestellbezeichnung für Autokollimatoren mit CCD-Kamera-Anschluss ist rechts dargestellt.

Typ AKR CCD - 90°-Einblick

Kleine Aperturen

*Der angegebene Messbereich gilt bei einer 2/3\\\" CCD-Kamera

Mittlere Aperturen

*Der angegebene Messbereich gilt bei einer 2/3\" CCD-Kamera **Kompaktes Design

Große Aperturen

*Der angegebene Messbereich gilt bei einer 2/3\" CCD-Kamera
