GONIOMAT M5 / M5 XL / M10

Produktbeschreibung

Die GONIOMAT M Baureihe ermöglicht durch die Kombination aus manuell drehbarem Präzisionsrundtisch und der softwaregestützten Auswertung der Winkelencodersignale in Bezug zum Autokollimationsbild eine einfache Handhabung bei häufig wechselnden Prüflingstypen und gleichzeitig geringer Messunsicherheit. Die Goniometer eignen sich hervorragend für die prozessbegleitende Fertigungsüberwachung sowie die Ein- und Ausgangskontrolle.

GONIOMAT M5 / M10

GONIOMAT M5 XL

Messprinzip

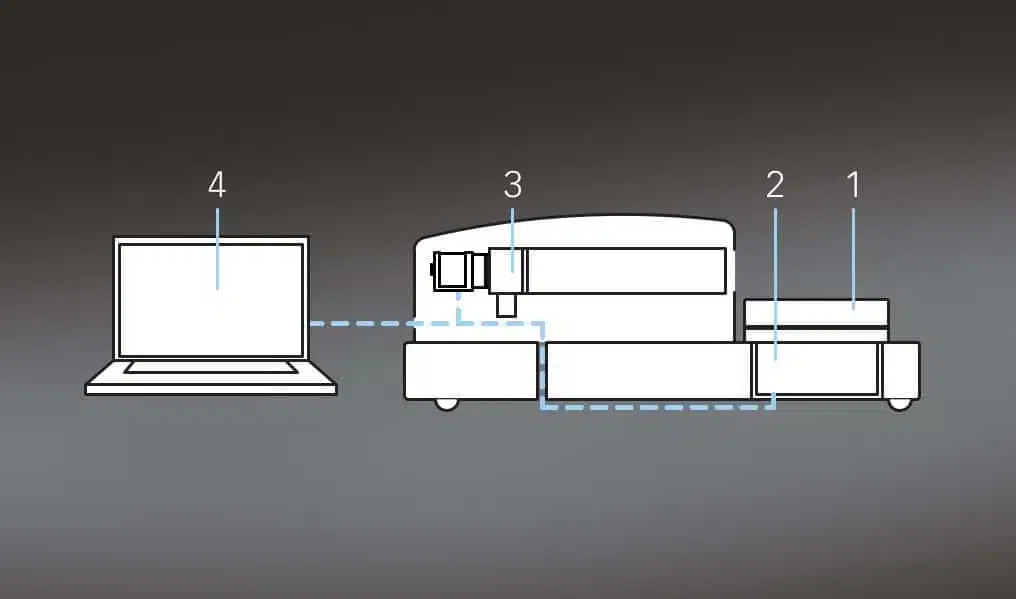

Der GONIOMAT M besteht aus einem mechanisch gelagerten Rundtisch (1), einem Winkelencoder (2), einem elektronischen Autokollimator (3) mit USB-Anschluss und der GONIOMATIK Software (4). Die Verrechnung der Position des Autokollimationsbildes mit der zugehörigen Rundtischposition wird durch die Software übernommen. Ein genaues Positionieren der Prüflingsflächen zur optischen Achse des Autokollimators entfällt.

Messablauf

Bediener legt den Prüfling auf
Fläche 1 zum Autokollimator ausrichten
Messmodus auswählen
Messwert der ersten Fläche auf Null setzen
Tisch drehen und Fläche 2 zum Autokollimator ausrichten
Software zeigt Winkelmesswert an

Bestellhinweise

Im Lieferumfang der GONIOMAT M Reihe sind folgende Zubehörteile enthalten:

Winkelnormal
GONIOMATIK Software
Verbindungskabel
Auflagetisch H12

Die technischen Spezifikationen der halbautomatischen Goniometer der GONIOMAT M Baureihe sind in der folgenden Tabelle detailliert aufgeführt.

Technische Daten

* gemäß DIN 1319 ** bei Mehrfachmessung an vier um 90° versetzen Positionen; Prüfling λ/4 P.V., 30x30 mm *** bei Einsatz einer Dreipunktauflage Technische Änderungen vorbehalten!

GONIOMAT M5 / M10

Die Goniometer GONIOMAT M5 und M10 unterscheiden sich voneinander durch den verwendeten Winkelcoder und den daraus folgenden erreichbaren Genauigkeitsklassen. Beide Varianten profitieren von der Symbiose moderner USB-Kameratechnik mit Möller-Wedel Optical Standardkomponenten sowie vom innovativen Konzept der GONIOMATIK Software.

Die GONIOMAT M Reihe ist in zwei Genauigkeitsklassen lieferbar: GONIOMAT M5 Genauigkeitsklasse: 1,5 arcsec GONIOMAT M10 Genauigkeitsklasse: 2,5 arcsec

GONIOMAT M5 XL

Der GONIOMAT M5 XL eignet sich besonders zur Vermessung großer Prismen und planoptischer Bauteile bis zu einem maximalen Durchmesser von 250 mm. Die Höhe der optischen Achse, gemessen ab Oberkante des Auflagetisches, beträgt 90 mm. Alle anderen wesentlichen technischen Daten entsprechen denen des bewährten GONIOMAT M5. Besondere Merkmale:

Genauigkeitsklasse GONIOMAT M5 XL: 1,5 arcsec
Höhe der optischen Achse zum Auflagetisch: 90 mm
Maximaler Prüflingsdurchmesser: 250 mm

Halbautomatische Goniometer

GONIOMAT M5 / M5 XL / M10
