GONIOMATIK Software

Produktbeschreibung

Die Software ist Bestandteil der GONIOMAT M und GONIOMAT A Produktreihe. Sie zeichnet sich durch eine einfache und durchdachte Benutzeroberfläche aus und ist unter WINDOWS®10 lauffähig. Die Software ermöglicht eine normkonforme Auswertung der Messungen (ISO 10110-1, VDI 2605 sowie DIN 3140) und bietet umfassende Protokollfunktionen. Weitere Bestandteile der Software sind Toleranzvorgaben und -prüfungen sowie eine innovative Strahldurchrechnung.

Zusätzlich sind folgende Softwarefunktionen intergriert:

Visualisierung des Autokollimationsbildes und dessen Abweichung zur optischen Achse des Autokollimators
Auslesen des Encoders und der Position des Autokollimationsbildes sowie deren Verrechnung miteinander
Berücksichtigung der Ablage des Autokollimationsbildes in Y-Richtung (virtueller Kipptisch)
Einfaches Finden von Reflexen durch Vorausberechnung der Sollposition (Reflex Forecast)
Automatische Reflexauswahl und Rekonstruktion der Prüflingsgeometrie durch ein auf Strahldurchrechnung basierendes Verfahren. Es ermöglicht:
- Zuverlässige Messung ohne Benutzereingriff
- Sichere Unterschieidung von Doppel- und Mehrfachbildern
- Berechnung der theoretischen Ablenkwinkel und der Brechzahl

Messung der physikalischen Ablenkwinkel
Messung von Dachkantwinkel nach einem als Gebrauchsmuster geschützten Verfahren*
Standardverfahren zum Prüfen von Prismen, Polygonen und Keilen
Absolutprüfung von Polygonspiegeln nach dem Rosettenverfahren
Für einfache Routinemessungen steht der Mini-Modus mit eingeschränkter Funktionalität zur Verfügung *DE 20 2013 011 366

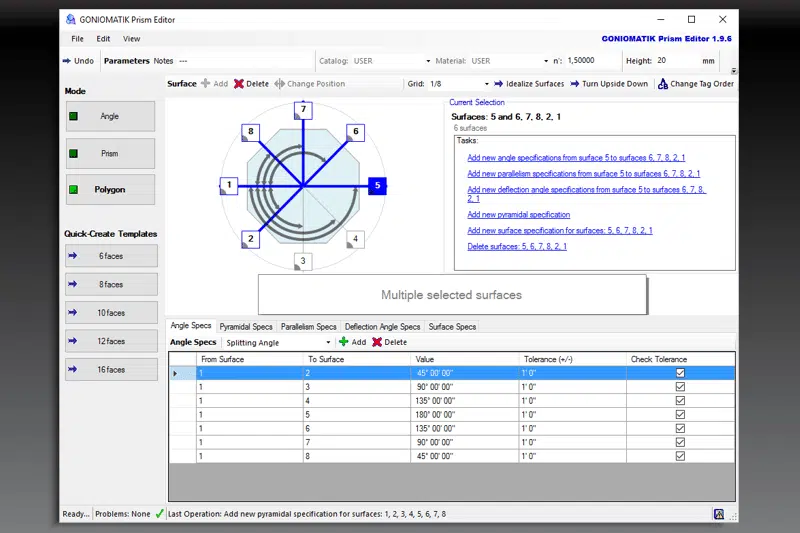

Im Prismeneditor können eigene Prismenspezifikationen erstellt werden:

Spezifikation von Winkeln und Vorgaben von Toleranzen
Spezifikation von Pyramidal- und Ablenkwinkeln sowie Parallelitätsvorgabe
Freie Vergabe von Bezeichnungen der Prüflingsflächen
Vorschau auf interne Mehrfachreflexionen
Vorgabe von Prüflingsgrößen für korrekte Strahldurchrechnung

Systemvoraussetzungen

Intel Core 2 Duo (empf. Core i5)
Windows^®7 oder höher
1 GB Arbeitsspeicher (empf. 4GB)
USB 2.0 Port
Displayauflösung min. 1024x768 Pixel, True Color
